如何在CAD中计算面积？CAD面积计算教程以及cad面积命令

在查看CAD图纸的时候我们经常会需要对某一块的面积进行计算，那么CAD怎么算面积？下面小编讲解了三个CAD算面积的方法，涵盖了规则图形和不规则图形计算面积的方法，还分享了CAD面积命令，使用CAD软件的朋友可以学习一下。

方法一：简单图形的面积计算

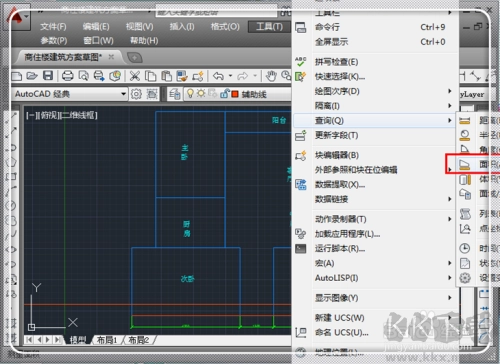

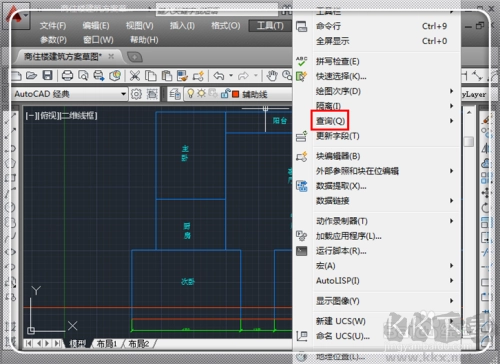

AutoCAD各个版本的操作方式相近，在此以CAD2014为例！具体做法为，打开cad图形，于菜单栏中，点击“工具”。如下图所示

2、这时调出工具选项，用鼠标指着“查询Q”，激活查询命令。

3、弹出查询的更多功能选项，点击“面积”。

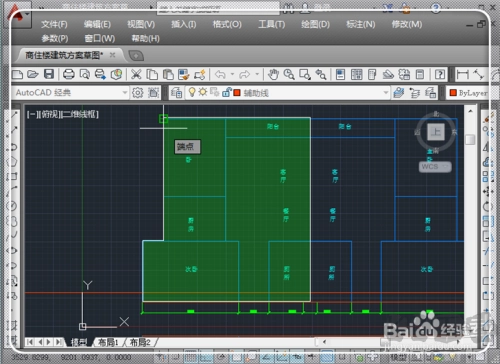

4、这时候使用鼠标拾取需要查询的围成面积的各个关键点。

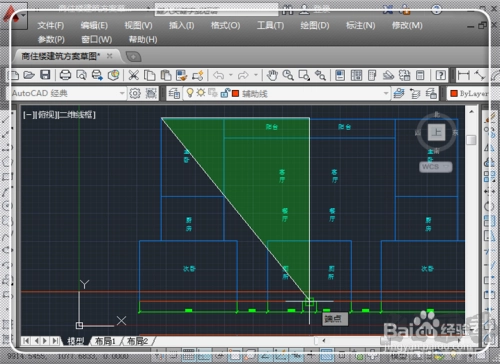

5、拾取各个点，围成一个 封闭图形。

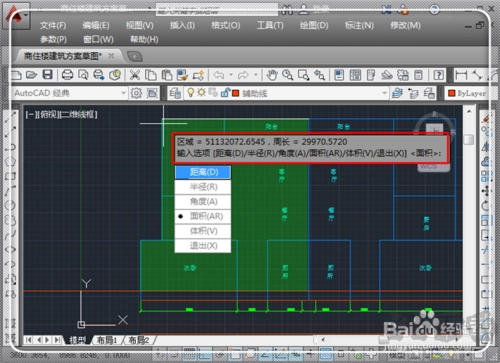

6、点击“回车键”，这时候就直接弹出面积信息，这里的面积一般是以mm为单位的，所以要转化成自己习惯的平方米，小数点向左移动6位即可看出面积。

方法二：不规则复杂图形的面积计算

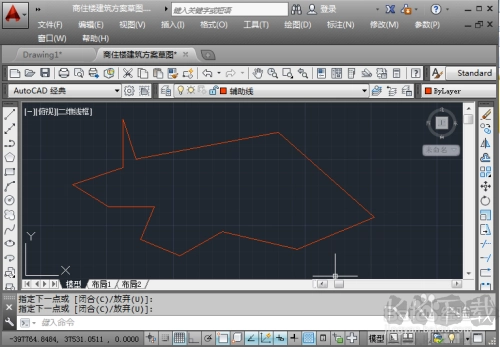

如果是不规则图形，那么用方法一会比较麻烦，这时大家可以创建面域，然后点击“工具”——“查询”——“面积”中进行查看。 1、找到需要创建面域的图形。

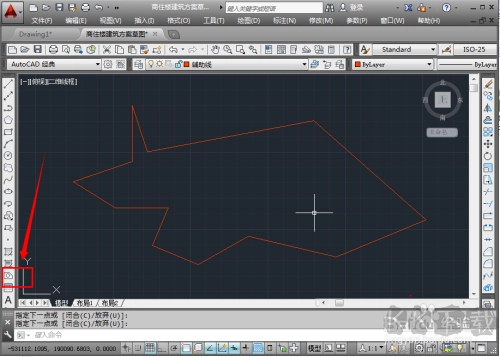

2、点击绘图界面左边的“面域”图标，或者是点击菜单栏中“绘图”——“面域”。

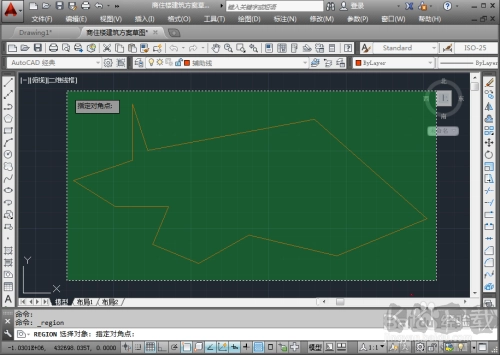

3、让选择对象，拖动鼠标进行对象的选择，可以使用鼠标点击线条一个个地选择，也可以使用窗交选择（如果图形选择方便）。选择完毕，点击“回车键”进行确定。

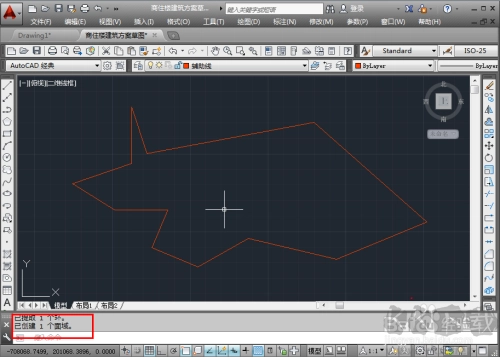

4、左下角显示成功创建一个面域，这时候面域创建成功，创建面域后，对象为一个整体，可以进行面域的相关操作。

5、例如，可以使用面域很方便地查看图形的面积，尤其是不规则图形的面积查看，十分方便，点击这个面域，激活它。

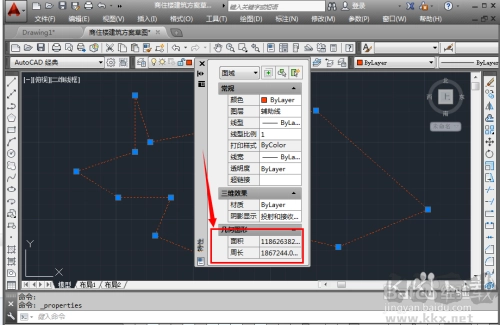

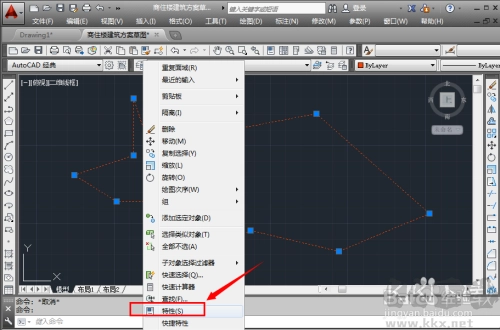

6、点击右键，然后在弹出来的功能选择中，点击"特性"。

7、在特性列表中，可以直接看出面域的面积大小，周长长度等特性了。也可以点击“工具”——“查询”——“面积”中进行查看。

方法三：CAD面积命令

查询面积（AREA）命令

CAD提供了查询面积的命令：AREA，快捷键是AA。我们先来看查询面积有哪些选项，执行查询面积命令后，命令行提示如下：

指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)] <对象(O)>:

从提示中能够看出，面积查询存在两种途径：其一为直接在图里指定边界；其二是选取一个封闭对象。除此之外，面积还能够执行累加或相减操作。我们究竟选择哪种形式，取决于所要查询面积区域的边界是由何种图形构成的。

若边界为封闭图形，像圆、封闭多段线、面域这类，就能直接通过选择对象来查询面积。从命令行提示中可看到，最后<>里是“对象(O)”，这表明对象(O)是默认选项，直接回车或者按空格键即可执行，无需再输入字母O 。当出现上述提示后，我们直接回车，就会收到选择对象的提示，此时选择一个封闭图形，便能得到其面积与周长，具体情况如下图所示。

然而，倘若边界并非封闭图形，而是由交叉线、分开的直线、圆弧或多段线构成，此时你有两种选择。其一，在查询面积时，直接通过指定角点绘制出封闭边界，进而获取面积；其二，先设法借助其他命令，将区域边界转化为封闭图形。

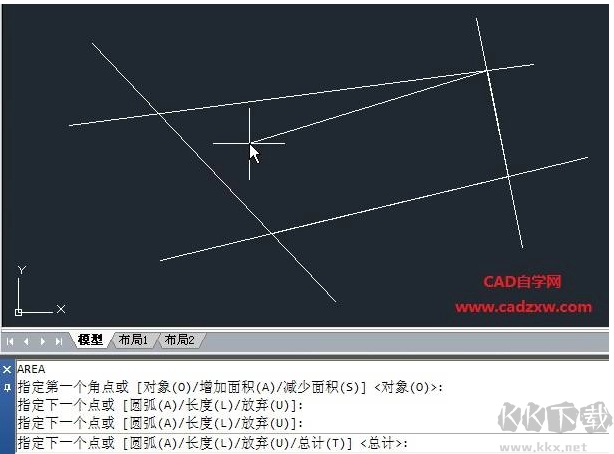

对于一些简单的交叉图形，在查询面积时，我们能够直接指定交点。其操作方法颇为简便：首先要确保已打开对象捕捉功能，并且勾选了交点选项，接着输入“AA”并回车，随后就能够按顺序拾取区域的几个角点，具体操作如以下图示。

如上图所示，区域边界由四条直边构成，指定四个点后回车，即可得出面积。我们留意命令行提示，指定区域边界的命令与多段线命令大致相同，同样能够定义直线和弧线段，只是去除了多段线的宽度设置。此外，当我们定义三个点时，会出现一个总计（T）参数，这意味着此刻已能获取面积。实际上，我们无需输入T参数，直接按空格或回车就能得到结果。

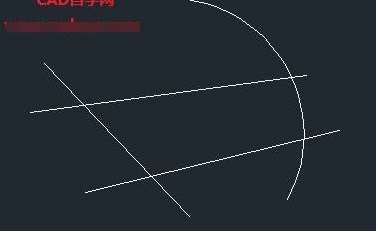

虽然定义边界时所提供的绘制选项与多段线的绘制选项相同，但并非所有图形都能够通过这种方式绘制出来。例如，在上图中，即便仅将其中一条直线替换为弧线，那么这个边界就很难借助面积命令绘制出来，具体情形如下图所示。

类似于上述中间存在空白的封闭区域，我们能够运用边界（Boundary）（BO）命令，先生成多段线或者面域。一旦成功转换为多段线或面域，便无需再使用面积查询命令，通过属性框或者LI(列表查询LIST)命令，即可知晓面积。

方法四：CAD计算面积插件

1、下载CAD面积插件。

2、按照CAD算面积插件的教程计算面积即可。

以上就是KK小编分享的几种CAD算面积的教程，不知道大家觉得哪种最方便呢？
